使用指南

1. 环境准备

1. 确保 PC 已安装 .NET Framework 4.8
2. 使用 USB 转 CAN 适配器连接 BMS 与 PC
3. 打开设备管理器，确认对应 CAN 设备无黄色感叹号

2. 软件安装

1. 拿到安装包（这里以V2.0.8举例，其他版本一致）
2. 右键-->解压到当前文件夹。使用其他解压软件一样的操作。解压后可以复制到自己喜欢的位置。

提示

这里解压需要解压密码，可以来问我。

3. 打开解压后的文件夹，将 `HXHVBMSTool.exe` 发送到桌面快捷方式即可。本工具为免安装绿色版，无注册表写入，删除文件夹即完成卸载。

3. 软件卸载

提示

卸载前请确保已关闭 HXHVBMSTool，否则可能导致卸载不完整。

直接删除整个文件夹即可。

4. 连接设备

1. 打开 HXHVBMSTool
2. 选择通信接口 CAN （默认即可），这里需要提前根据硬件类型安装各驱动（设备管理器中没有黄色感叹号）
3. 设置波特率（默认 CAN为500kbps），还需要确认索引号和通道

索引号 & 通道说明

• 索引号：PC 识别的第几个 CAN 盒。第 1 个为 0，第 2 个为 1，最多支持 7 个。
• 通道：CAN 盒物理接口。CAN1 → 通道 0，CAN2 → 通道 1。

4. 点击「连接」并「启动CAN」，即可收到数据：

提示

1. 如果打开CAN时红色弹窗提示，请安装VC++2008，可到驱动下载页面下载。
2. 如果打开时没有数据，请检查线序是否正确、检查索引号和通道是否正确。

5. 读取参数

• 当打开CAN时，上位机会自动显示参数，报文为主动推送，上位机不会主动问询。
• 主动推送的信息展示页面有：基本信息、状态显示、单体信息。

6. 监控

• 启动存储：根据存储间隔时间来对界面上的参数进行保存，保存的数据为CSV格式，存放于本地根目录。

7. 报文心跳

• 心跳表示收到CAN报文，一条报文，心跳加一。
• 检查上位机是否死机以及CAN是否连接，可以观察报文心跳。心跳暂停表示没有报文。

8. 型号选择

• 本上位机提供给公司高压BMS使用，由于电压和温度不一致，所以做了机型选择，主要是针对单体信息显示。
• 在日志保存前，务必选择正确的型号，否则保存的日志单体电压和温度可能会不完整。

9. 日志存储

• 在日志保存前，务必选择正确的型号，否则保存的日志单体电压和温度可能会不完整。
• 存储间隔时间：默认1秒保存一次，会保存所有自动推送上来的解析后的数据。保存至根目录。
• 日志保存：根据存储间隔时间来保存主动推送的报文解析后的数据。保存的数据为CSV格式，存放于本地根目录。
• 报文保存：保存原始报文至根目录。按需保存。

10. 主控编码

主要是用于生产，具体功能询问BMS开发。

11. 写入权限（密码）

• 上位机支持对 BMS 参数进行读写操作，为避免误操作或未经授权的修改，写入功能被锁定。
• 仅在输入正确密码后，才可启用写入操作。
• 密码涉及的界面有：参数设置及SN，登录前，按钮默认不可用；

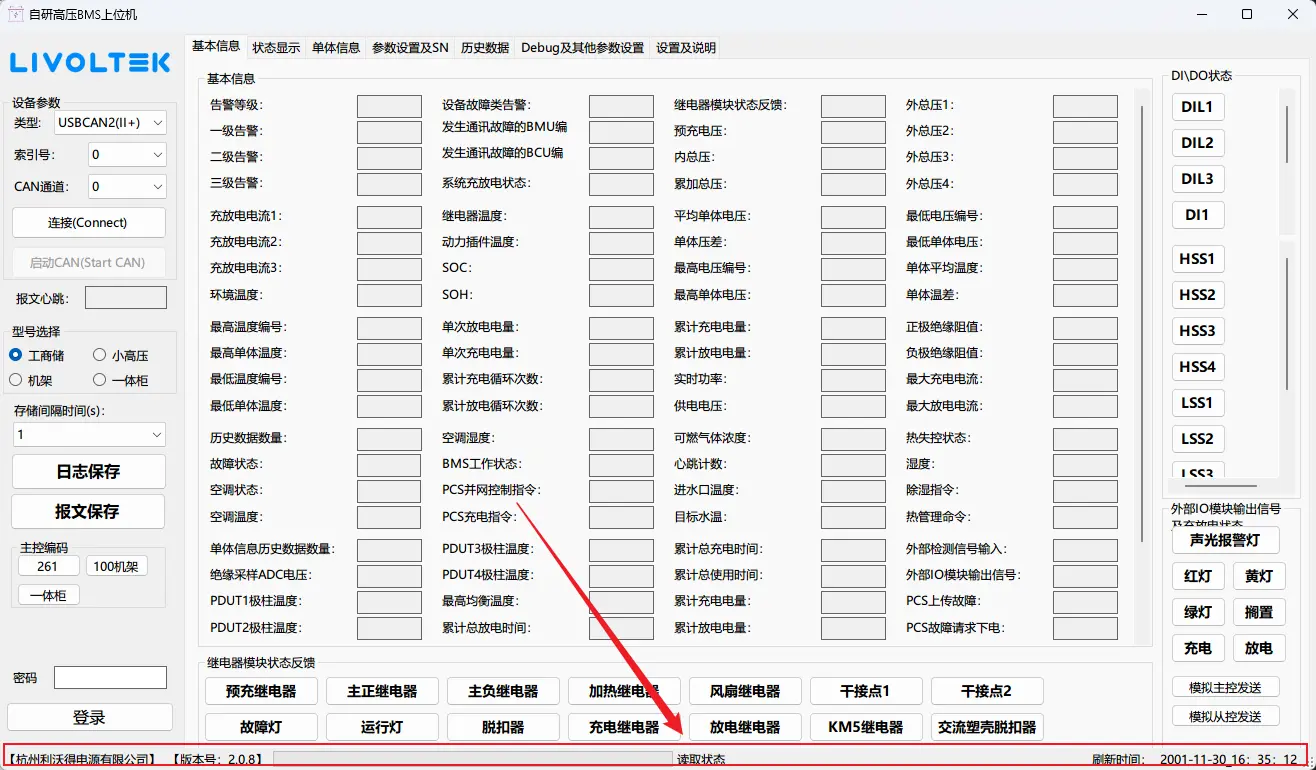

12. 状态栏（StatusStrip）

• 最下面展示信息的一栏为状态栏。
• 状态栏会显示公司信息，当前软件版本号，一个进度条以及刷新时间。
• 一般上位机会显示公司logo，表示此上位机和BMS由公司自研。
• 进度条可以显示读取参数的进度。
• 刷新时间可以显示当前界面数据的刷新时间，以知道这些数据是什么时候的。

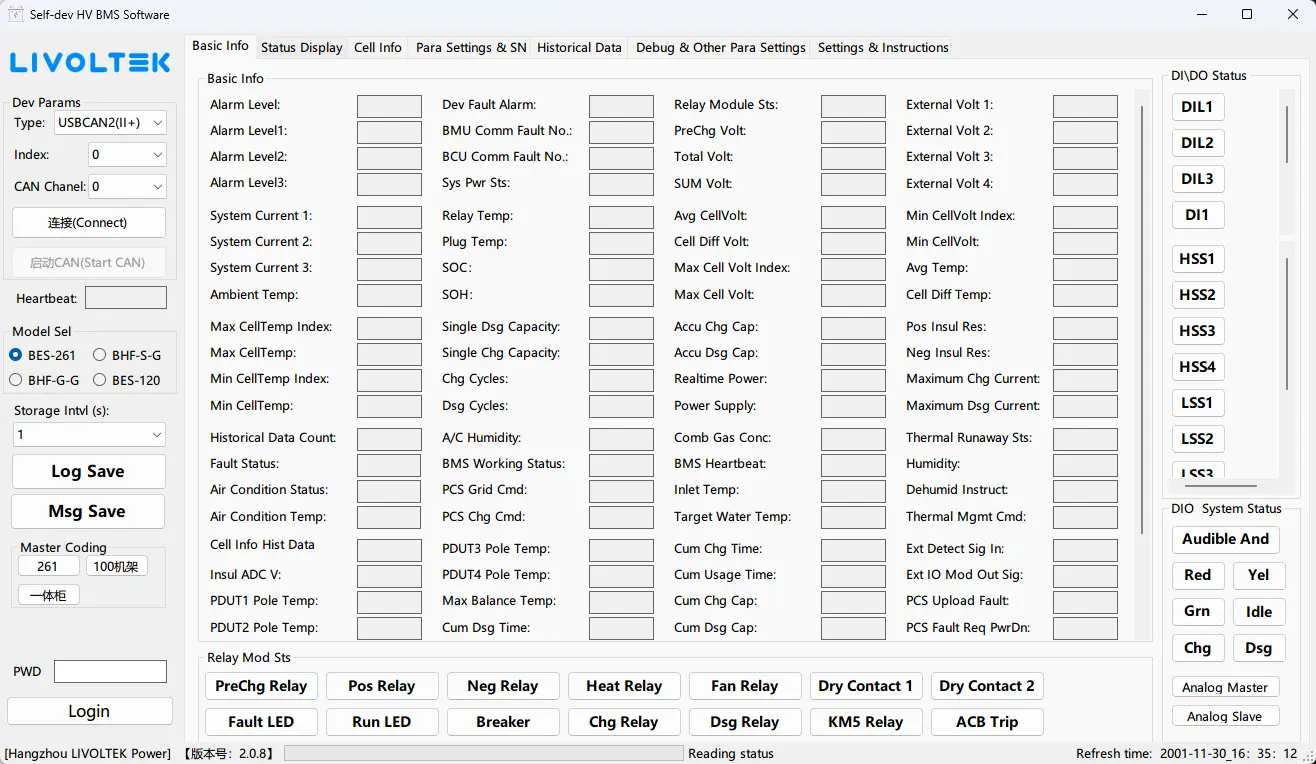

13. 基本信息

展示主要参数

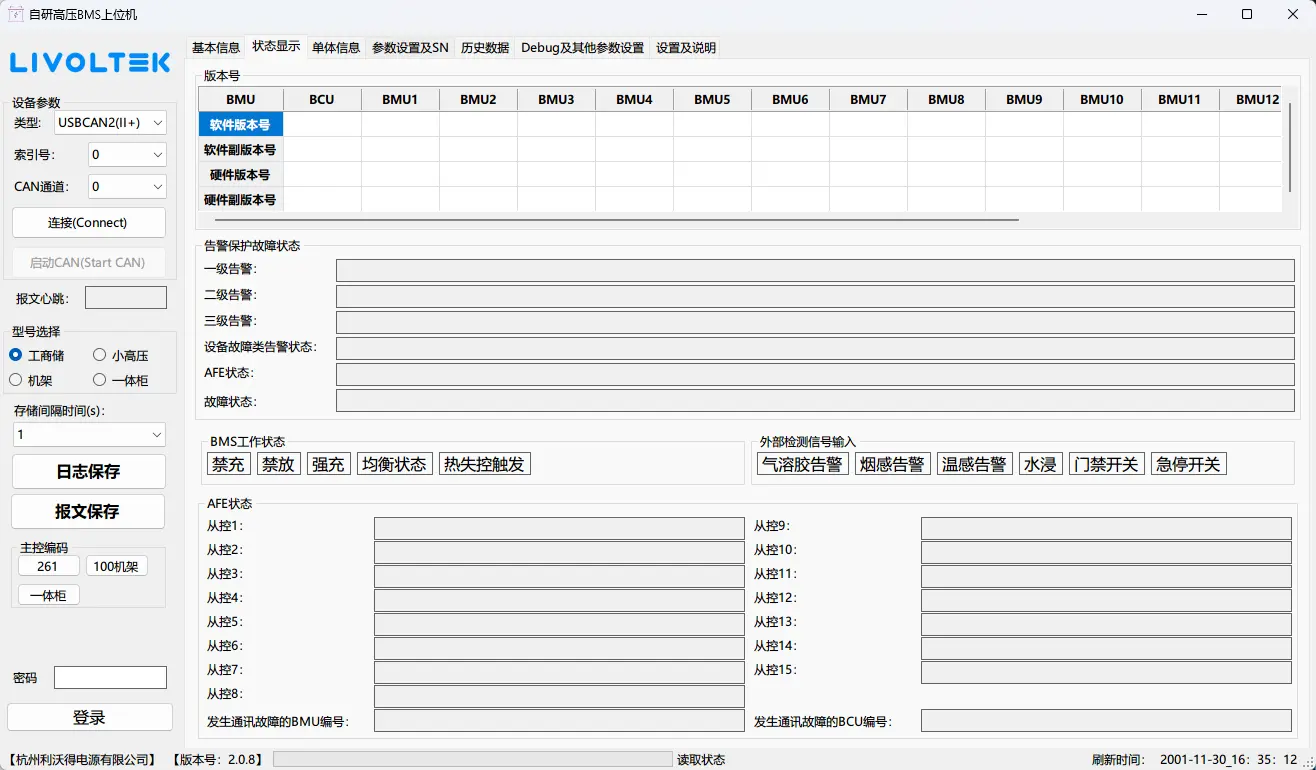

14. 状态显示（扩展基本信息）

展示版本号、告警保护具体状态、AFE状态等，这个页面也会被记录到日志中。

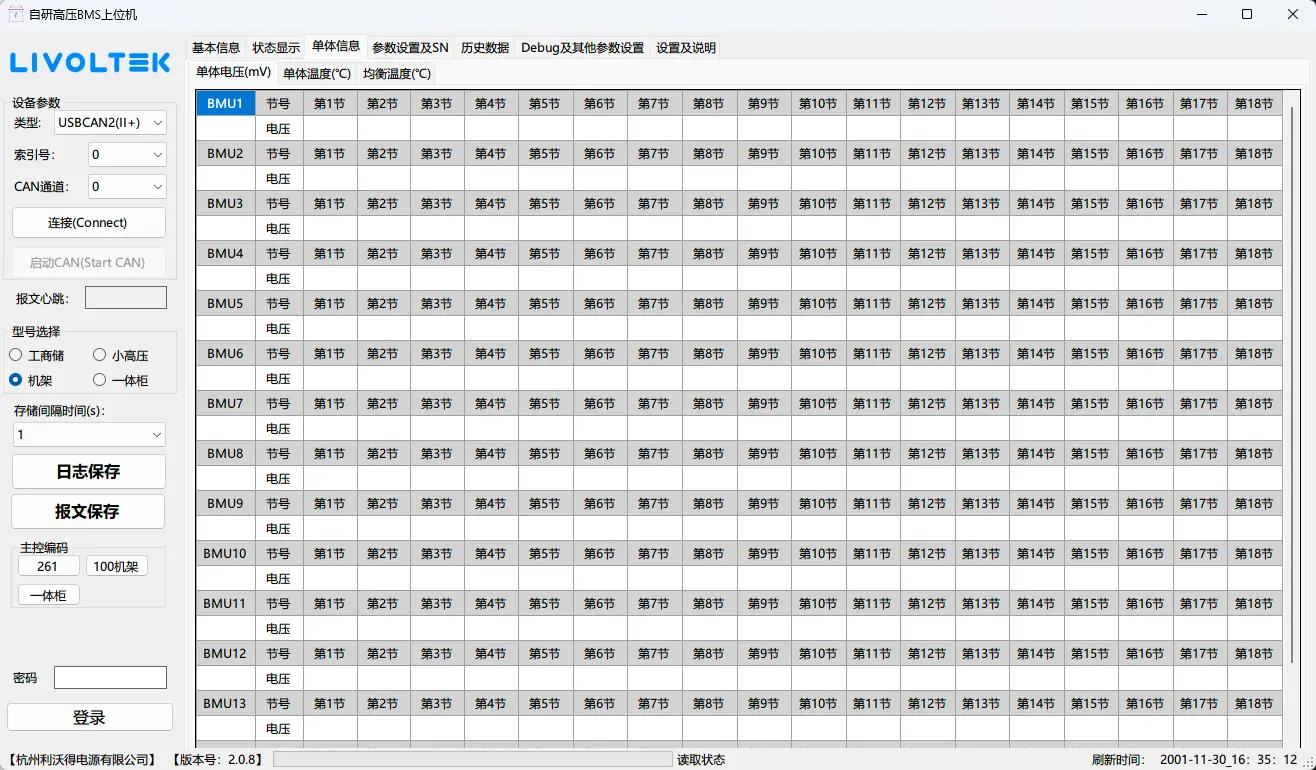

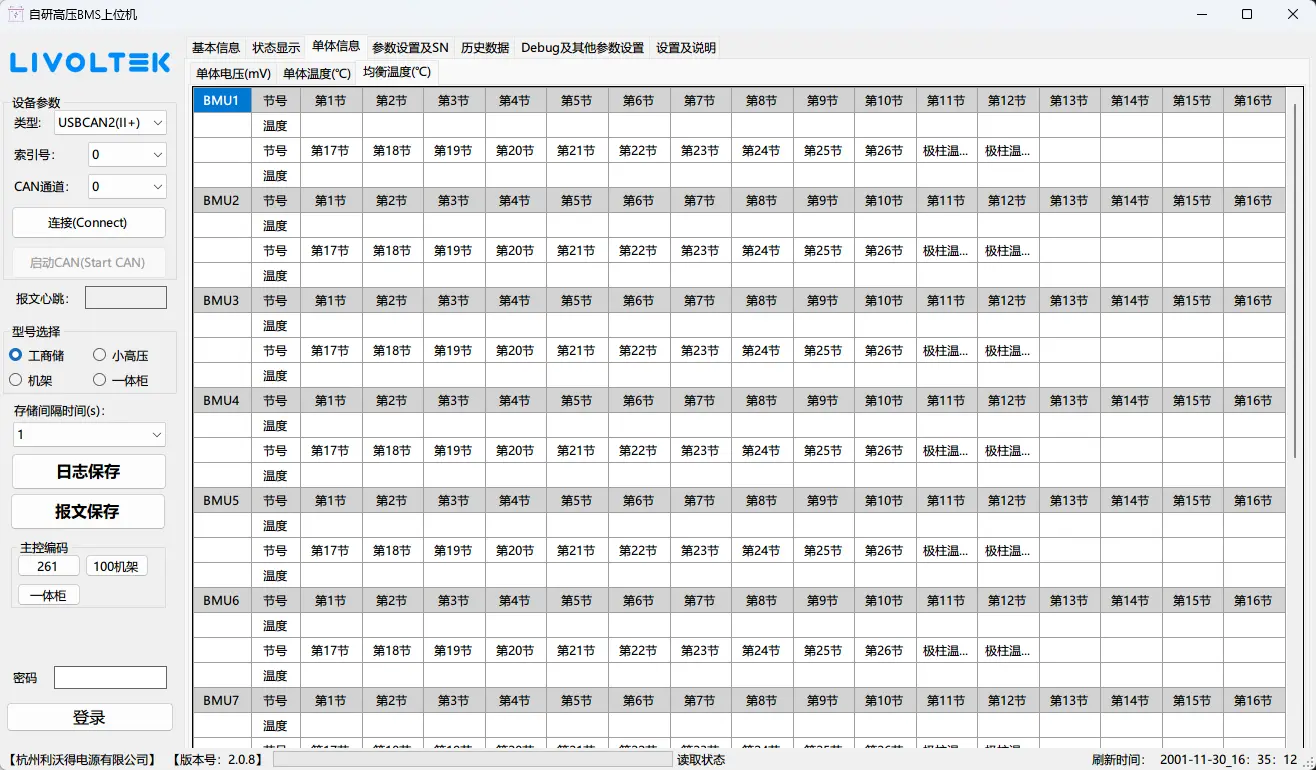

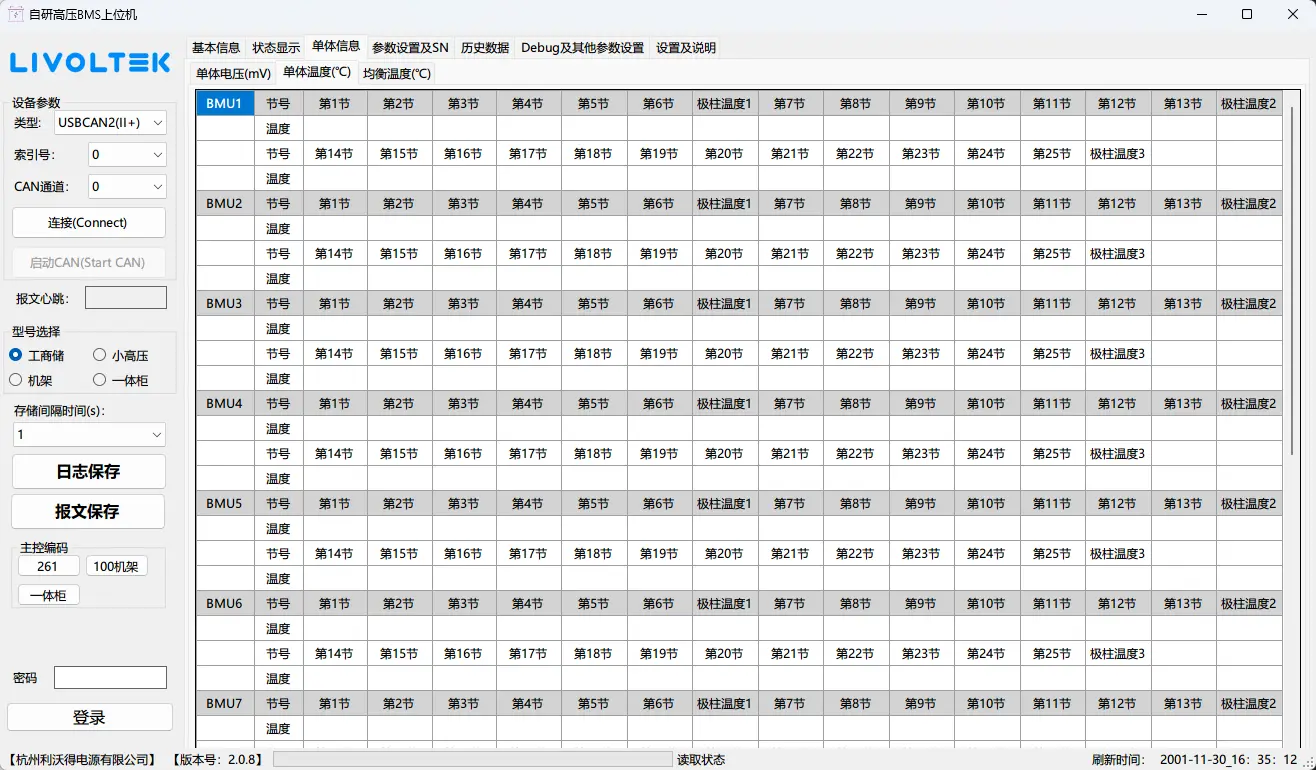

15. 单体信息

展示单体信息，包括单体电压、单体温度、脊柱温度、均衡温度。

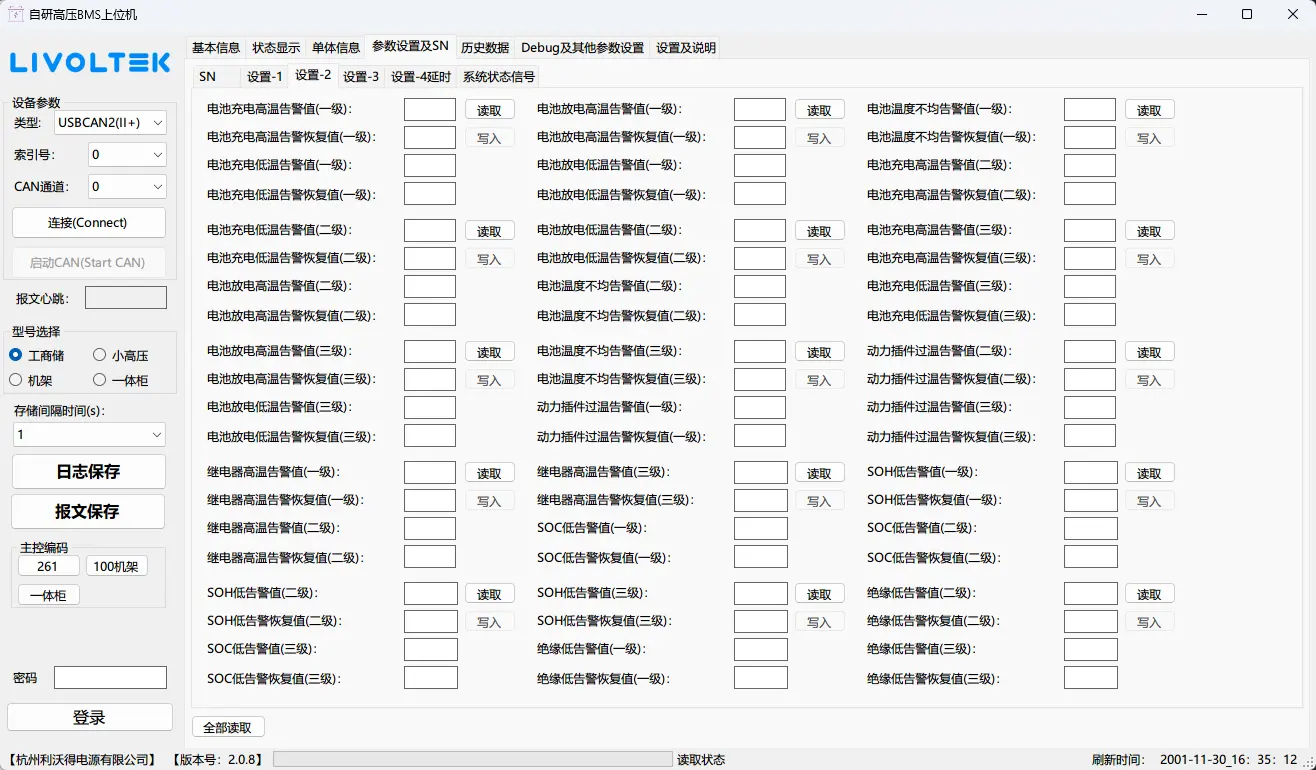

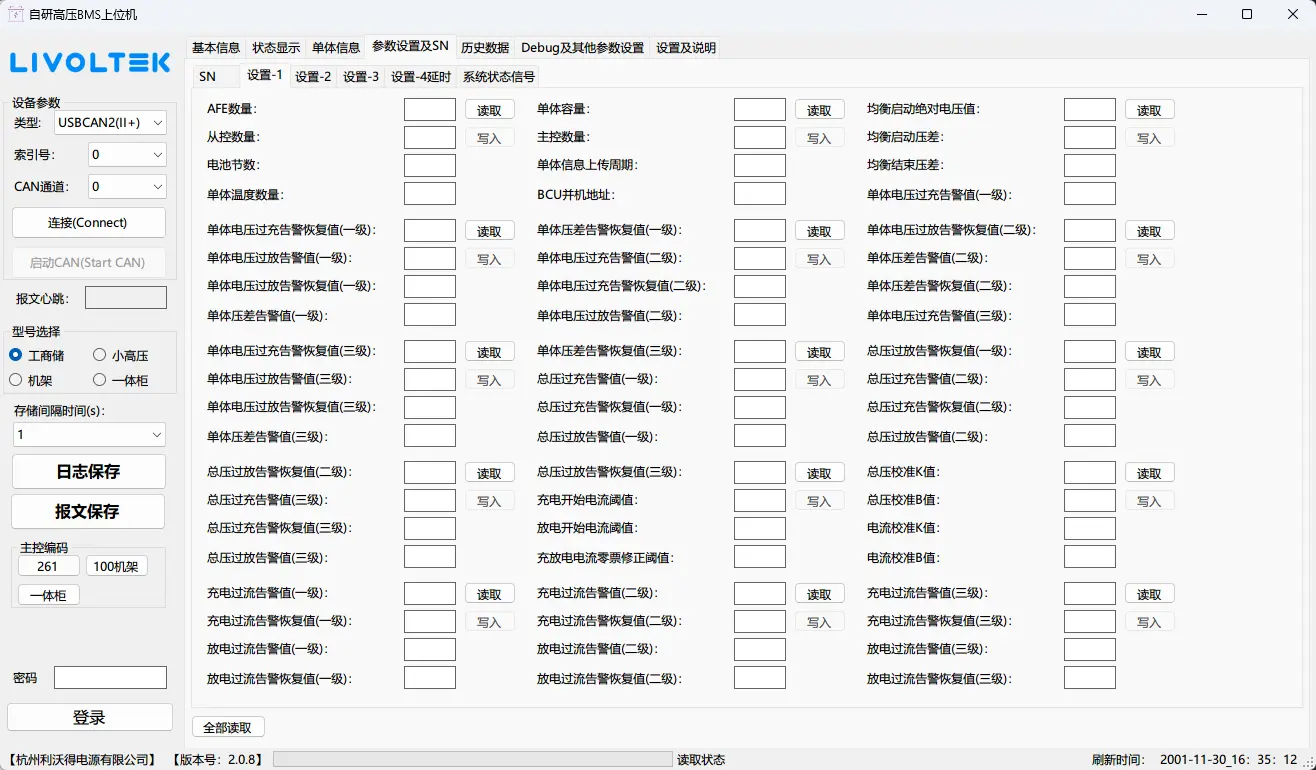

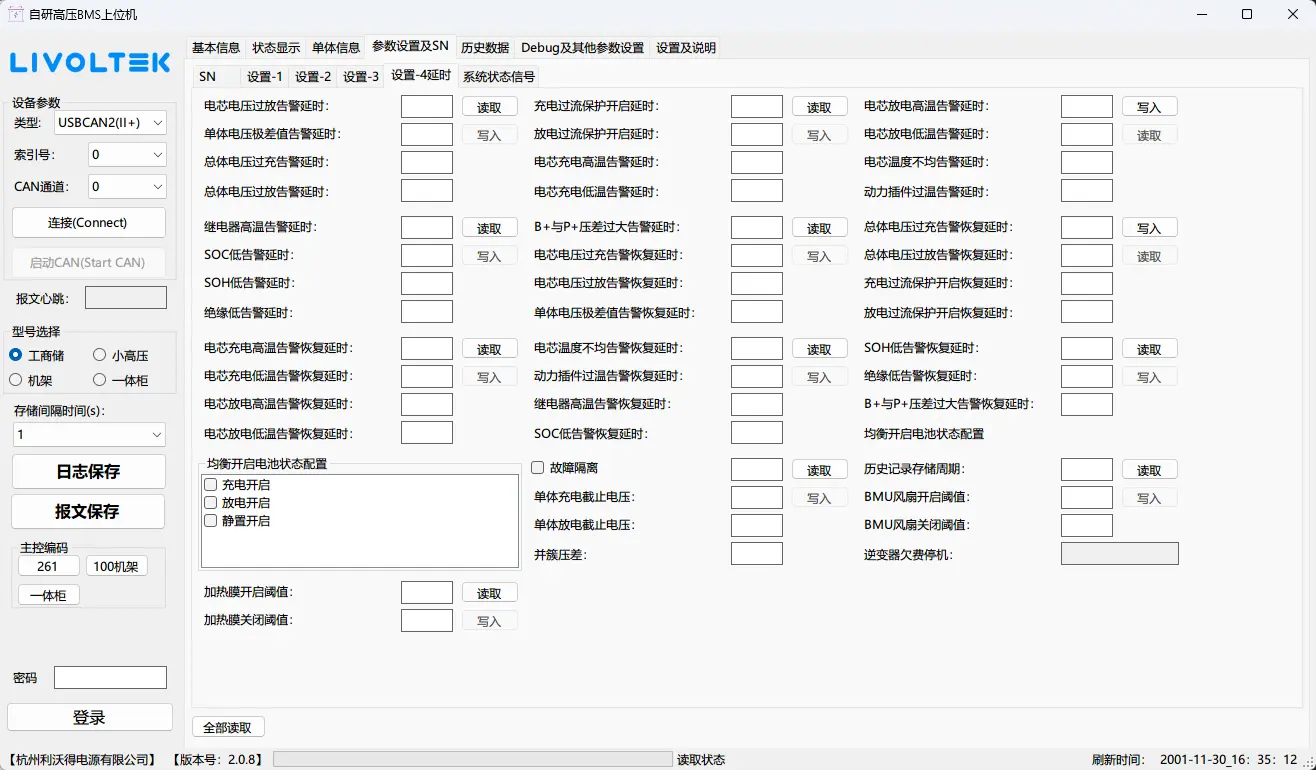

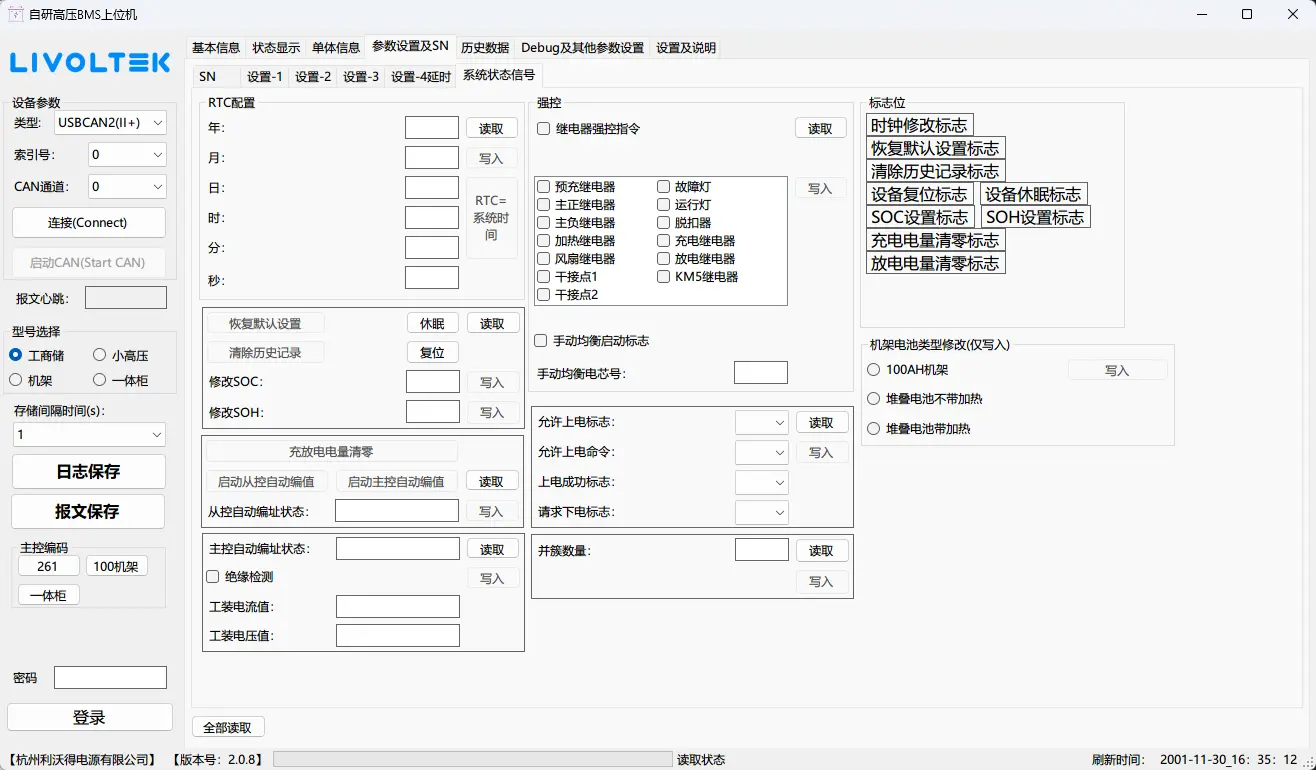

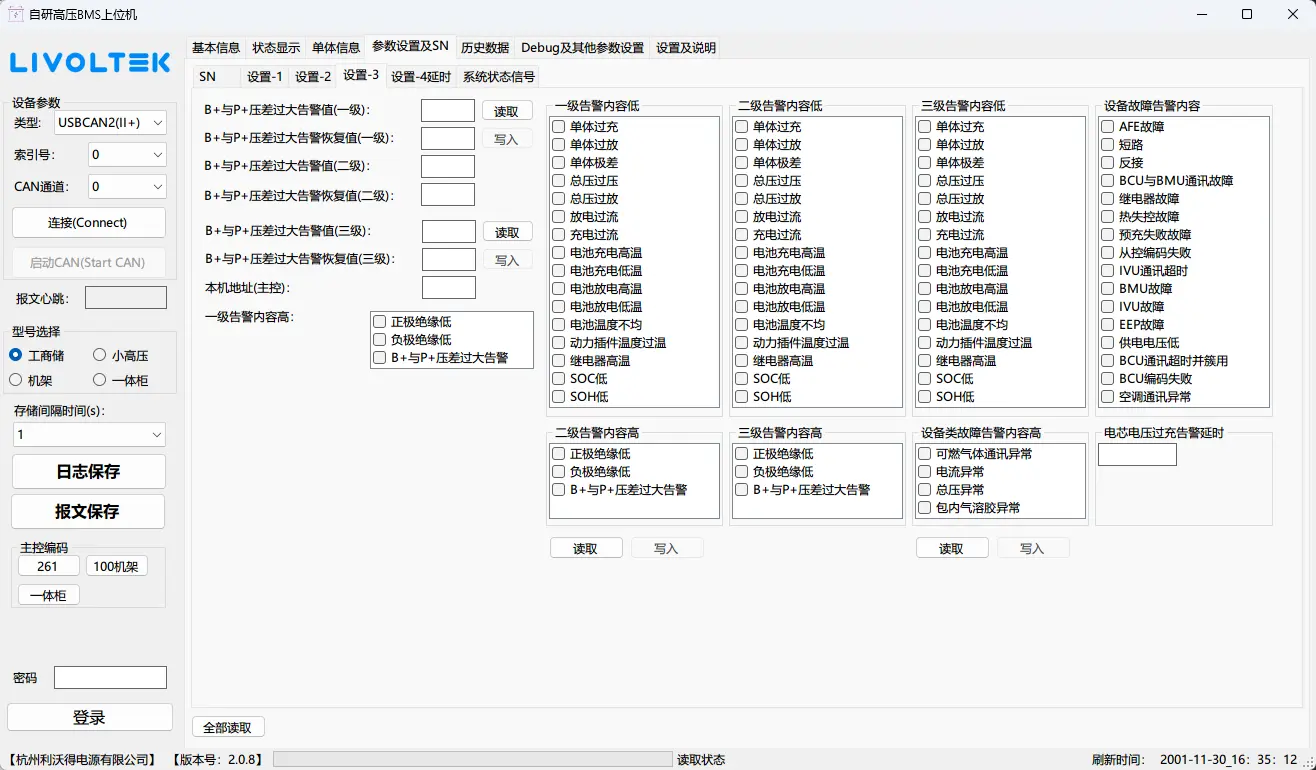

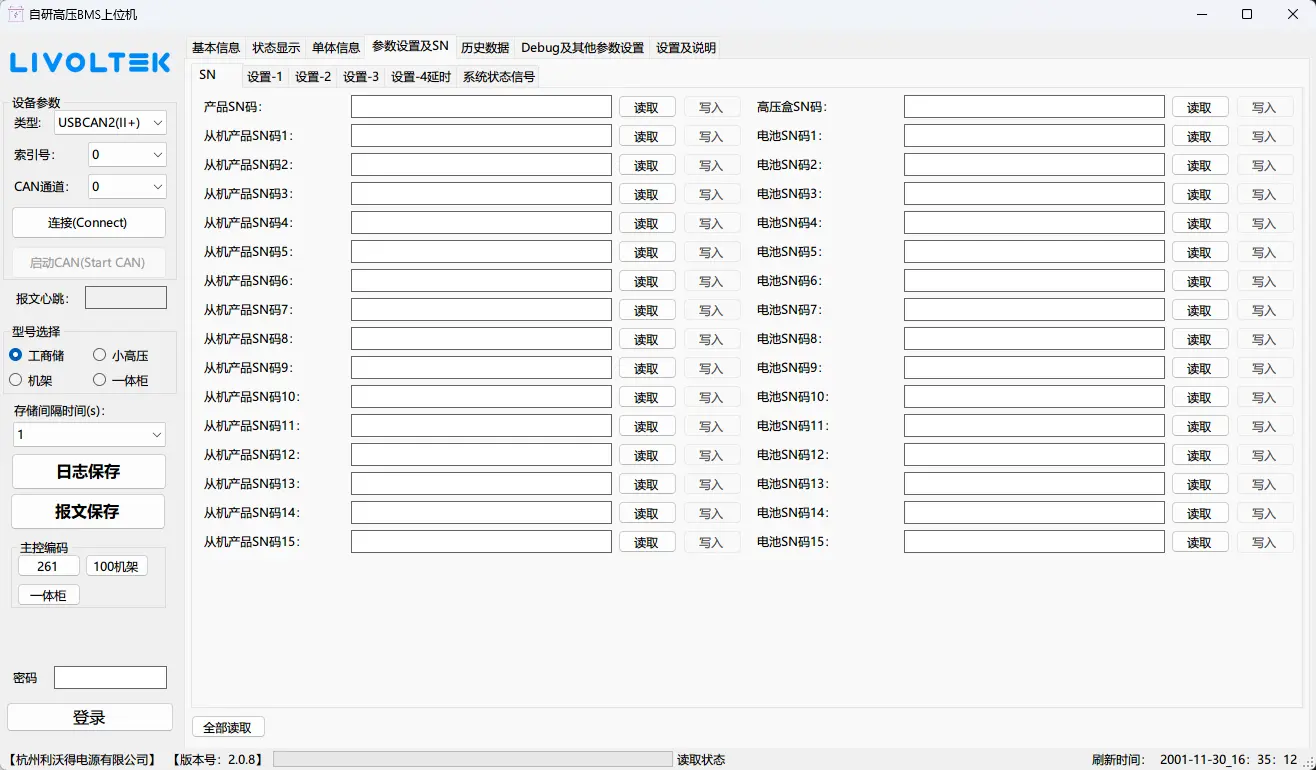

16. 参数设置及SN

可以设置BMS的参数和SN号，需要写入权限。

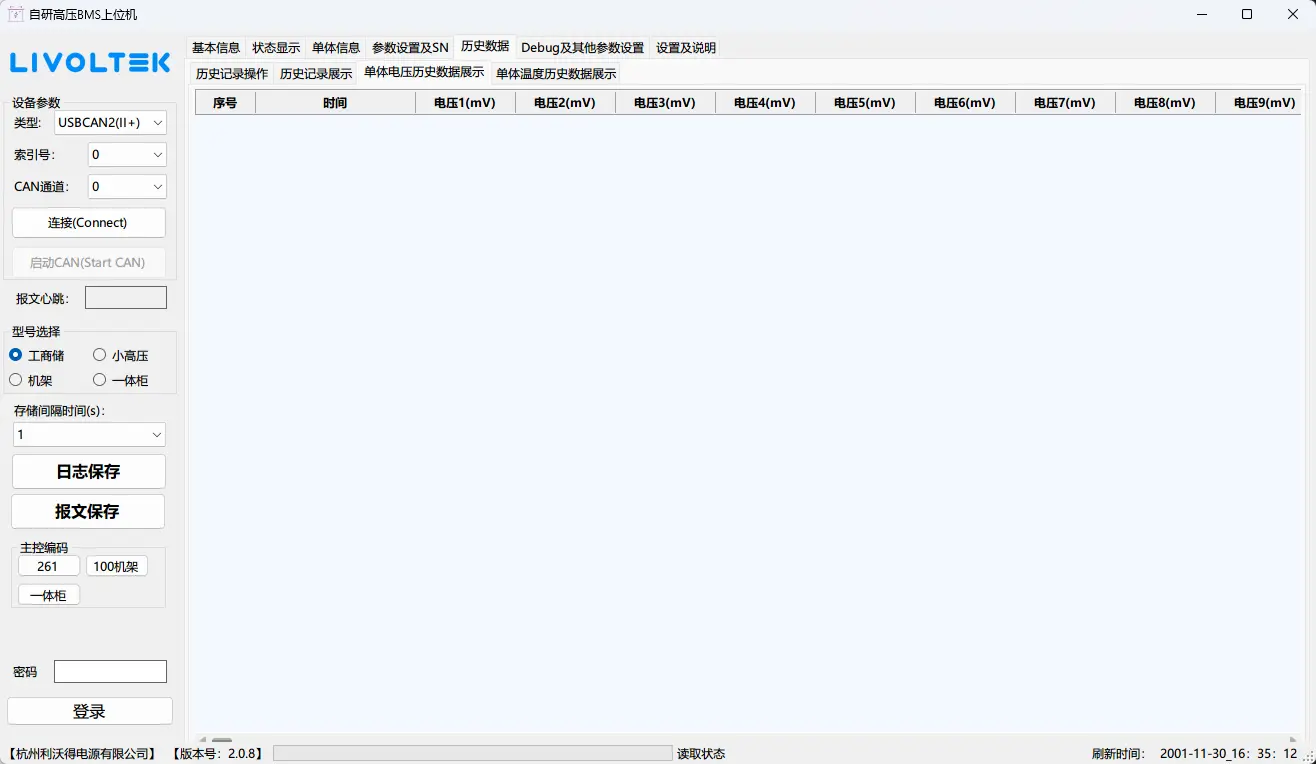

17. 历史数据

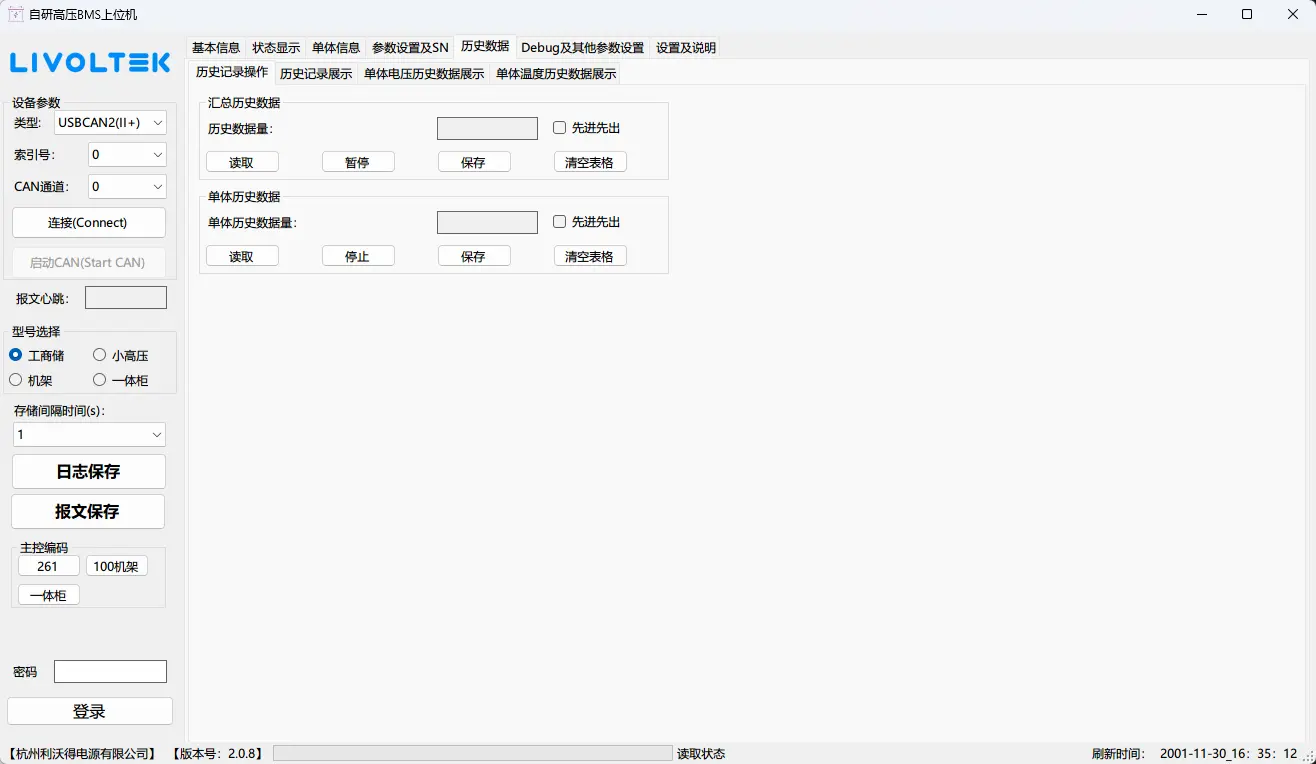

• 历史记录操作：可以查看历史记录数量、是否先进先出、读取、停止、保存和清空表格。
  1. 先进先出：默认取消勾选先进先出，也就是最新的历史记录在最前面读取。
  2. 读取：开始读取历史记录。
  3. 暂停：当前版本点击“暂停”会直接终止读取流程，功能名与实际行为不符，后续版本将修复。
  4. 保存：读取完成后，将表格中的历史记录导出到根目录。
  5. 清空表格：可以清空读取到的历史数据，并非清空BMS历史数据，清空后由于C#内存自动回收机制，内存占用将减少。

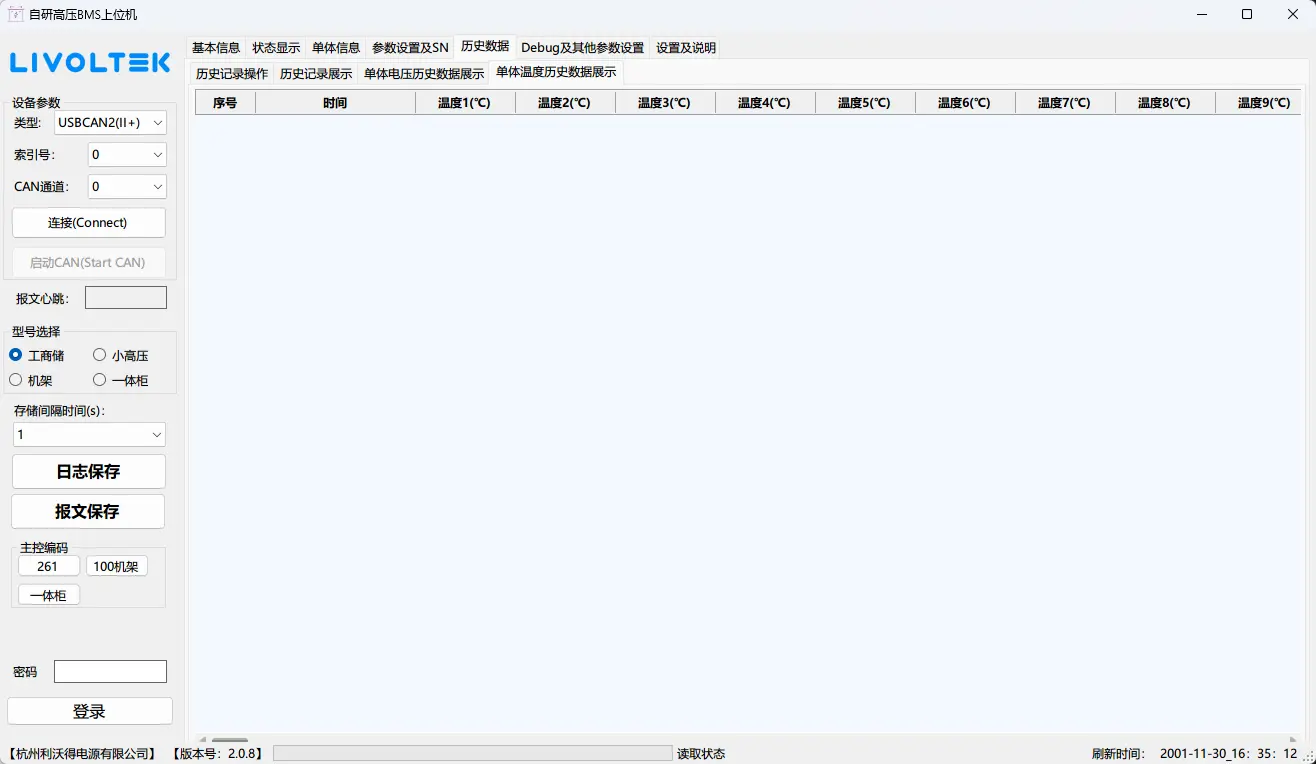

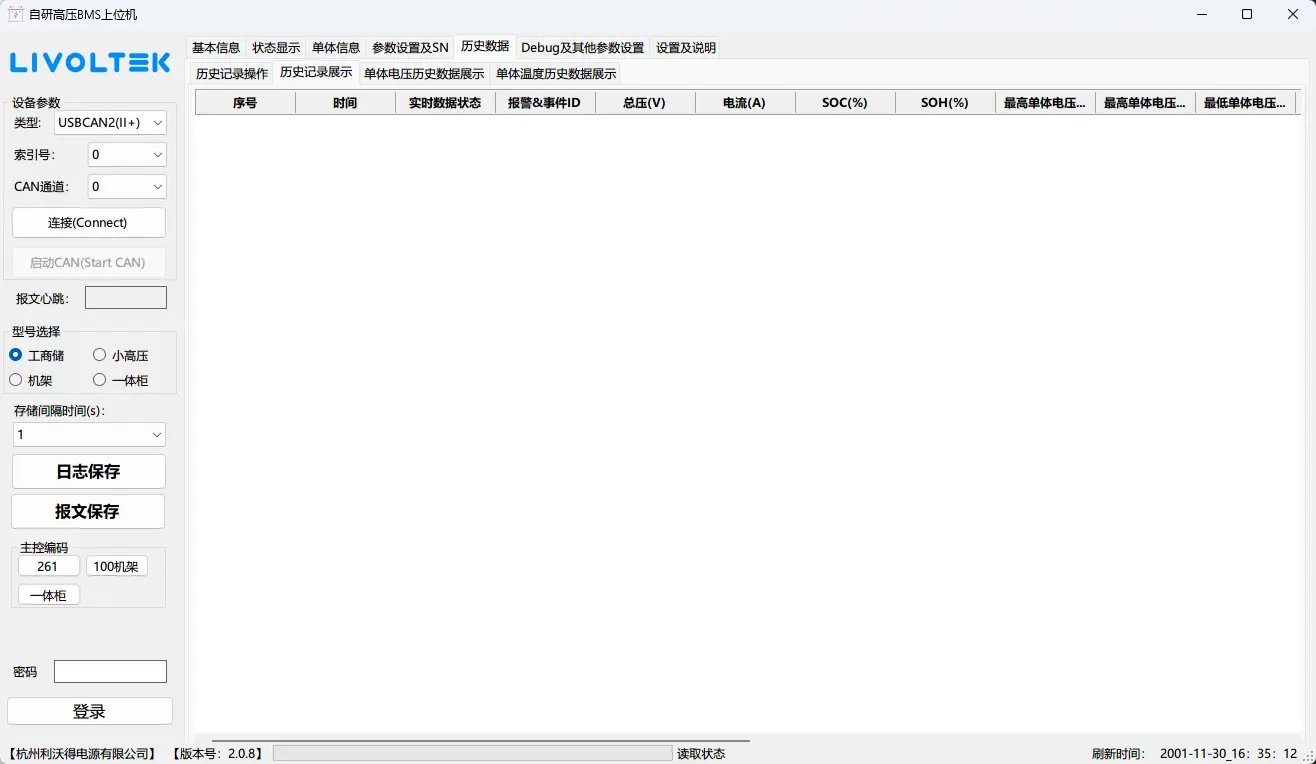

• 历史记录展示：可以分别展示总体历史记录、单体电压历史记录、单体温度历史记录；单体电压默认展示600个，温度展示328个，由于控件显示，存储的列数不能超过655列，所以电压和温度分开显示，保存也会分别保存两个文件。

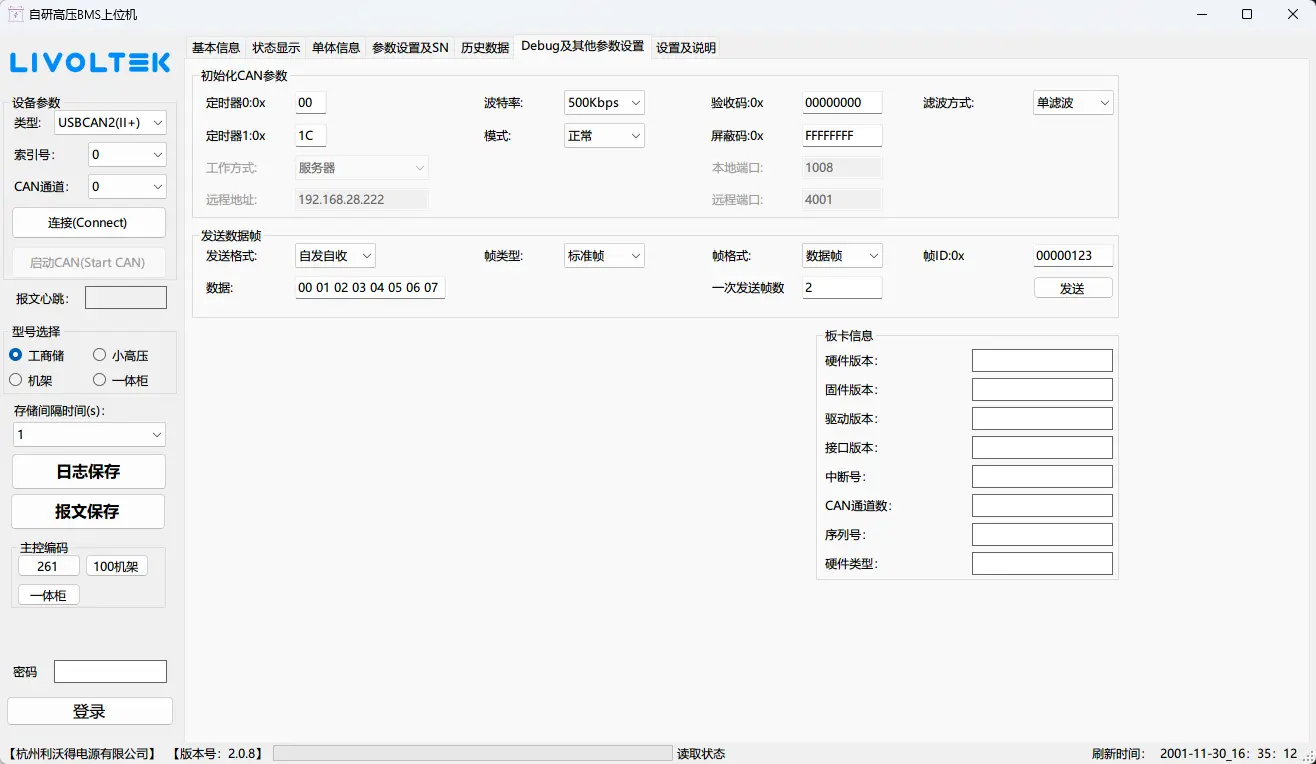

18. Debug及其他参数设置

这页可以设置CAN相关参数，和显示板卡信息；（不重要）

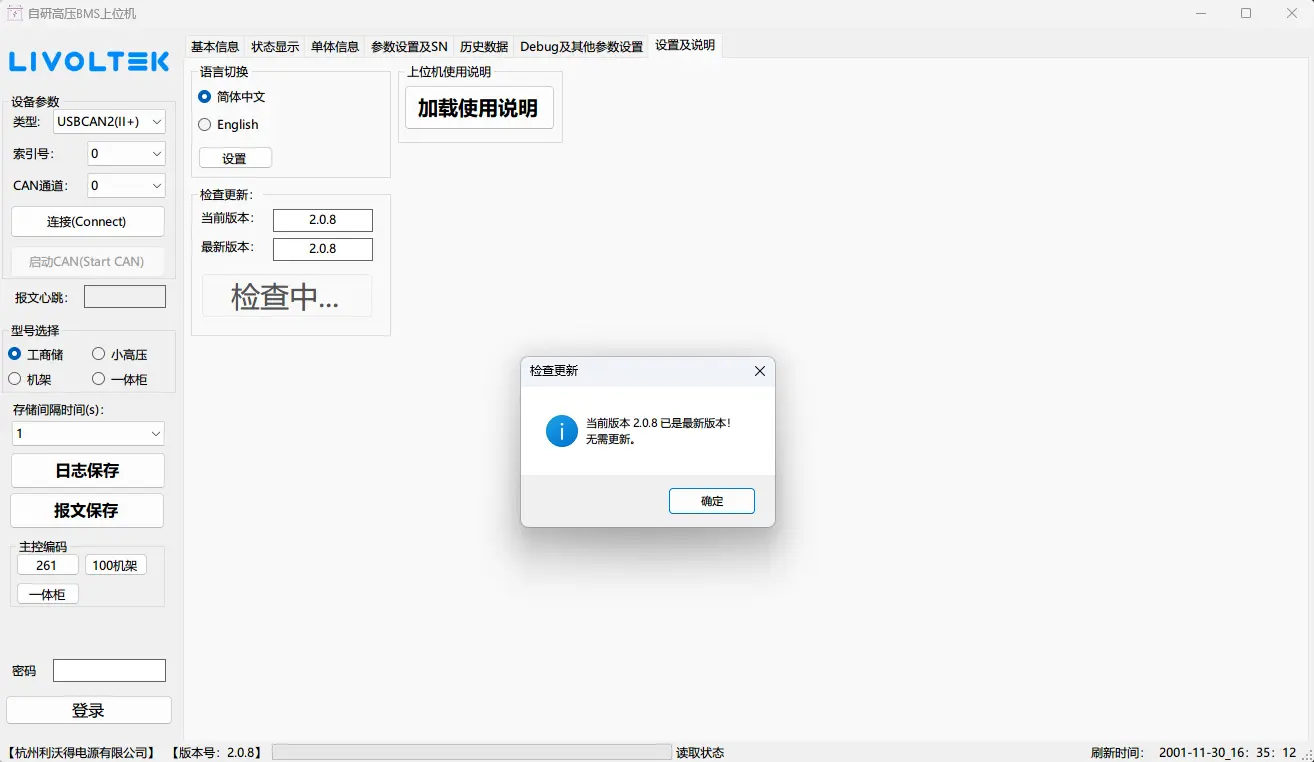

19. 设置及说明

这一页主要是语言切换、检查更新和使用说明。

• 语言切换：在软件启动时，会默认检查系统语言，如果为中文则默认加载中文，如果非中文则加载English，当然也可以自己切换：
• 检查更新：上位机可以自动在线更新，在打开软件时会检查是否有新版本，如果有会弹窗提示，也可以手动检查更新。
• 说用说明：初版的使用说明，两份均可以，都是在线文档。

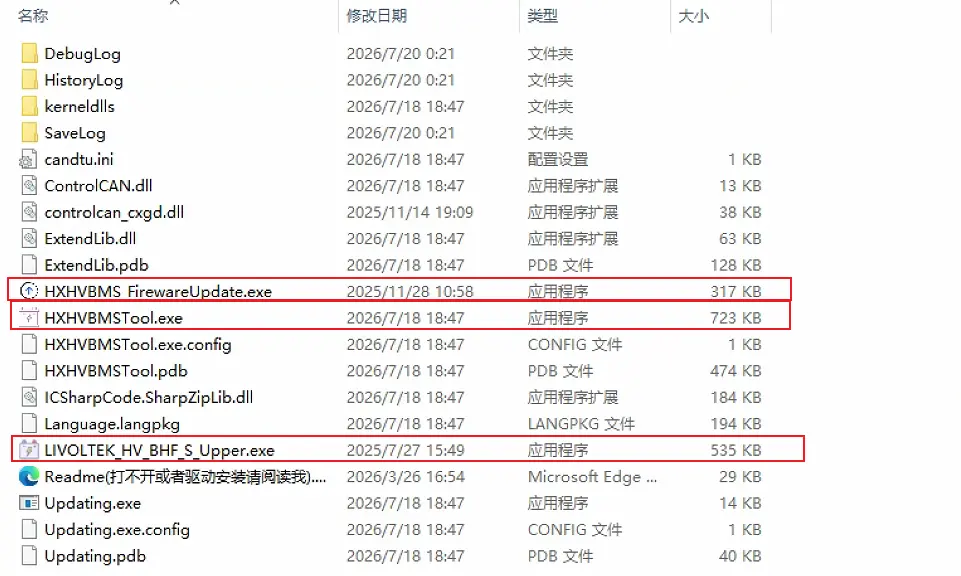

20. 根目录文件介绍

在这里，你可以找到上位机记录的所有数据。

HXHVBMSTool/
├─ DebugLog/                      # 实时通信报文（仅接收，发送不保存），不会自动保存，需要手动开启
├─ HistoryLog/                    # 历史数据导出文件
├─ SaveLog/                       # 连续刷新 + 启动存储时的数据保存位置
├─ kerneldlls/                    # CAN 驱动核心文件（⚠️ 删除将导致 CAN 无法打开）
├─ LIVOLTEK_HV_BHF_S_Upper.exe    # 并机监控上位机（后续版本支持）
├─ HXHVBMS_FirewareUpdate.exe     # 固件升级工具（后续版本支持）
└─ ...                            # 其他为程序运行必需文件，请勿随意删除

21. 常见问题

• 无法连接：检查驱动、波特率、接线顺序
• 数据异常：确认 BMS 地址与协议版本是否匹配
• 上位机无法打开：确认电脑已经安装dotnet4.8环境和VC++2008

---

💬 遇到问题？
请前往 更新日志 查看是否有新版本，或在交流群中反馈。
